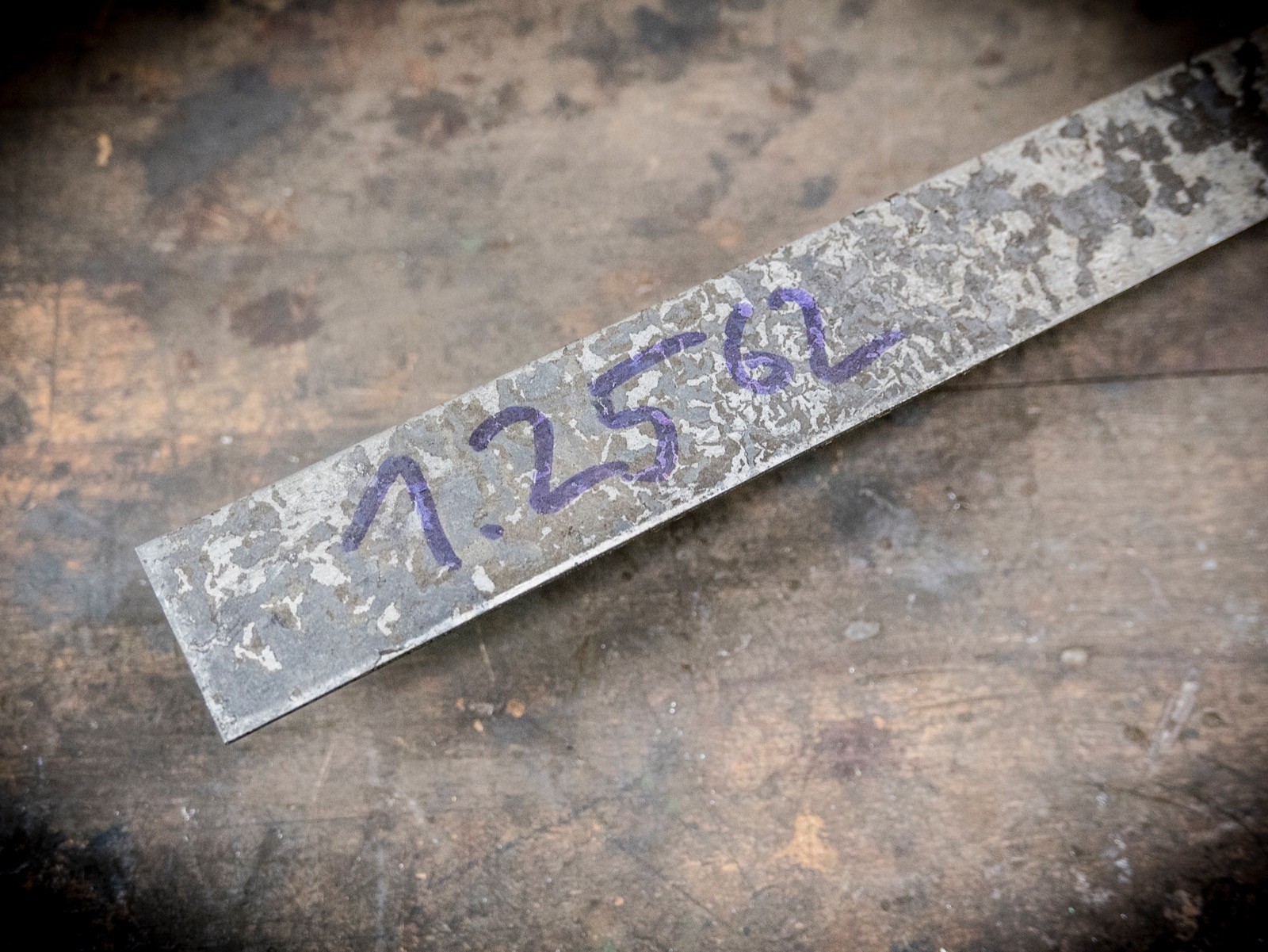

1.2562 / 142WV13 / F2 - SONDERANGEBOT

1.2562 ist einer der Top Stähle für Küchenmesser. Aufgrund des hohen Wolframgehalts bilden sich feine Wolframcarbide, welche zu einer hohen Härte und einem feinen Gefüge beitragen. Allerdings benötigt man für die Verarbeitung dieses Stahls schon etwas Erfahrung, so muss beim Schmieden besonders auf das richtige Temperaturfenster (900 - 1100°C) geachtet werden. Küchenmesser können aufgrund der hohen Härte und des feinen Gefüges extrem dünn ausgeschliffen und fein geschärft werden. Der Stahl ist äußerst verschleißfest, besitzt aber je nach Wärmebehandlung und Endhärte eine eher geringere Zähigkeit.

Zustand: weichgeglüht

Zusammensetzung:

• C 1,42 %
• Si 0,27 %
• Mn 0,32 %
• W 3,09 %
• Cr 0,26 %
• V 0,22 %

Wärmebehandlung:

• Weichglühen: 740 °C, da der Stahl im weichgeglühten Zustand geliefert wird, ist dies nur nach Schmiedearbeiten nötig.
• Härten: 840 °C, Abschrecken in Öl
• Nach dem Abschrecken im Öl und noch vor dem Anlassen kann die Klinge auf -70°C tiefgekühlt werden, um die Umwandlung des Restaustenits zu ermöglichen. Dadurch kann bei gleichbleibender Zähigkeit eine noch höhere Härte erreicht werden.
• Anlassen: 175 - 200 °C, 2 mal 1 Stunde, Gebrauchshärte zwischen 64 - 68 HRC

Dimensionen:

• 2mm x 35mm x 340mm
• 2mm x 40mm x 340mm
• 2mm x 55mm x 340mm
• 3mm x 30mm x 340mm
• 3mm x 35mm x 340mm
• 3mm x 40mm x 340mm
• 3mm x 55mm x 335mm
• 10mm x 40mm x 350mm (zum Schmieden)
• 2mm x 200mm x 340mm (Platte)
• 3mm x 200mm x 340mm (Platte)
• PRODUKT DER WOCHE - Zufällige Auswahl: 2-3mm x 35-175mm x 300 - 340mm zu 20 € / kg (die Stähle können eine oxidierte Oberfläche besitzen)

Auch andere Abmessungen sind auf Anfrage möglich. Nutze hierfür am besten das Kontaktformular, damit wir dir ein Angebot schicken können.
